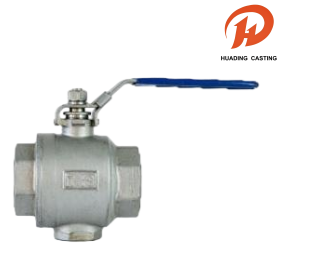

Duo-Pice interior filum Connection Ball Valvulae

Hae duae-Pice Connexio interna nexa Ball Valvulae inducunt collocationem robustam corpus mittentes et truncum ictum probationis, salutem ac diuturnitatem procurandi. Ad versatilitatem destinati, valvulae pluribus signis (NPT, BSPT, DIN 2999, ISO 228) obsequuntur et actuatorum directa inscensio 5211 ISO sustinent. Cum pressione 1000 PSI laborat et ad signa strictae probationis sicut API 598 adhaesio, hae duae-Picee interiores seriei connexionis Ball Valvulae pro maximis applicationibus faciendis aedificantur.

Mitte Inquisitionem

depictio producti

Nomen: Duo-Pice interior filum Connection Ball Valvulae

Materia: Post Tabula

MOQ: 100 pcs

Sarcina: Interior fascia incrassata bullae sacculi et exterioris sarcinae globulorum, vel mari- bilium grabatum vecturae

Shipment: DHL, UPS, FedEx, LCL per mare etc.

Tolerantia: Subtilitas CNC machinatio, tolerantia ±0.01mm

Inspectio: Germanica CMM inspectio plena, defectus nulla

OEM & ODM: OEM & ODM acceptum, festinanter specimen faciendum

Tempus: Strictioris qualitas imperium, in tempore partus

Servitium: Lata materia lectio pro consuetudine partium

Duo-Pice interior filum Connection Ball Valvulae

Hae duae-fragmen nexae iunctio internae Ball Valvulae cum signis filorum fistularum incluso NPT, BSPT, DIN MMXCIX, ISO 228 servant, ac ISO 5211 directum consilium actuatorum cum densis fabrica emittunt. W.O.G, Duo-Pice Connexionis Ball Valvulae interioris sequelae impressioni laboranti 1000 PSI (PN63) W.O.G aestimatae sunt, stricte probatae sunt secundum API 598, GB/T 13927, et ISO 5208 signa ad certas effectus praestandas in applicationibus postulandis.

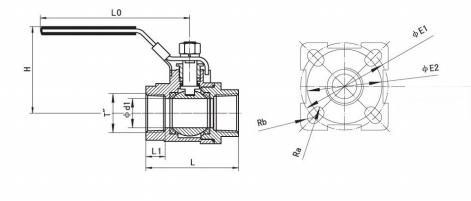

Ball Valvulae Technical Characteres Typicam Drawing

APPELLATIO	TUBA	DIMENSIONE
DIA. (mm)	FILUM	d1	L	L1	H	L0	Ra	Rb	E1	E2
8	1/4	9.2	46.8	10	47.8	80	R3	R3	Φ42	Φ36
10	3/8	12.5	52	12	52	80	R3	R3	Φ42	Φ36
15	1/2	15	59	13.5	56.5	100	R3	R3	Φ42	Φ36
20	3/4	20	65	14.5	58.5	100	R3	R3	Φ42	Φ36
25	1	25	76	16.5	74	148	R3	R3.5	Φ50	Φ42
32	1 1/4	32	90	19	79	148	R3	R3.5	Φ50	Φ42
40	1 1/2	38	101.5	19	92	190	R3.5	R4.5	Φ70	Φ50
50	2	50	120.5	22	103	190	R3.5	R4.5	Φ70	Φ50
65	2 1/2	65	157	28	118	280	R4.5	R5.5	Φ102	Φ70
80	3	80	176	32	118	280	R4.5	R5.5	Φ102	Φ70
100	4	100	212	32	144	280	R5.75	R6.75	Φ125	Φ102

Ball Valvae Material List

PARS NAME	MATERIA
CORPUS	WCB CF8 CF8M
CAP	WCB CF8 CF8M
SPHAERA	SS304 SS304 SS316
SEDES	PTFE
STEM	SS304 SS304 SS316
GLANDULA	SS304
FASCICULUS	PTFE
GASKET	PTFE
WASHER	PTFE
NUT	SS304
VER WASHER	SS304
JOCULAMENTUM	SS304
HANDLE	SS304
VELARIUM	Plastic
